产品介绍:

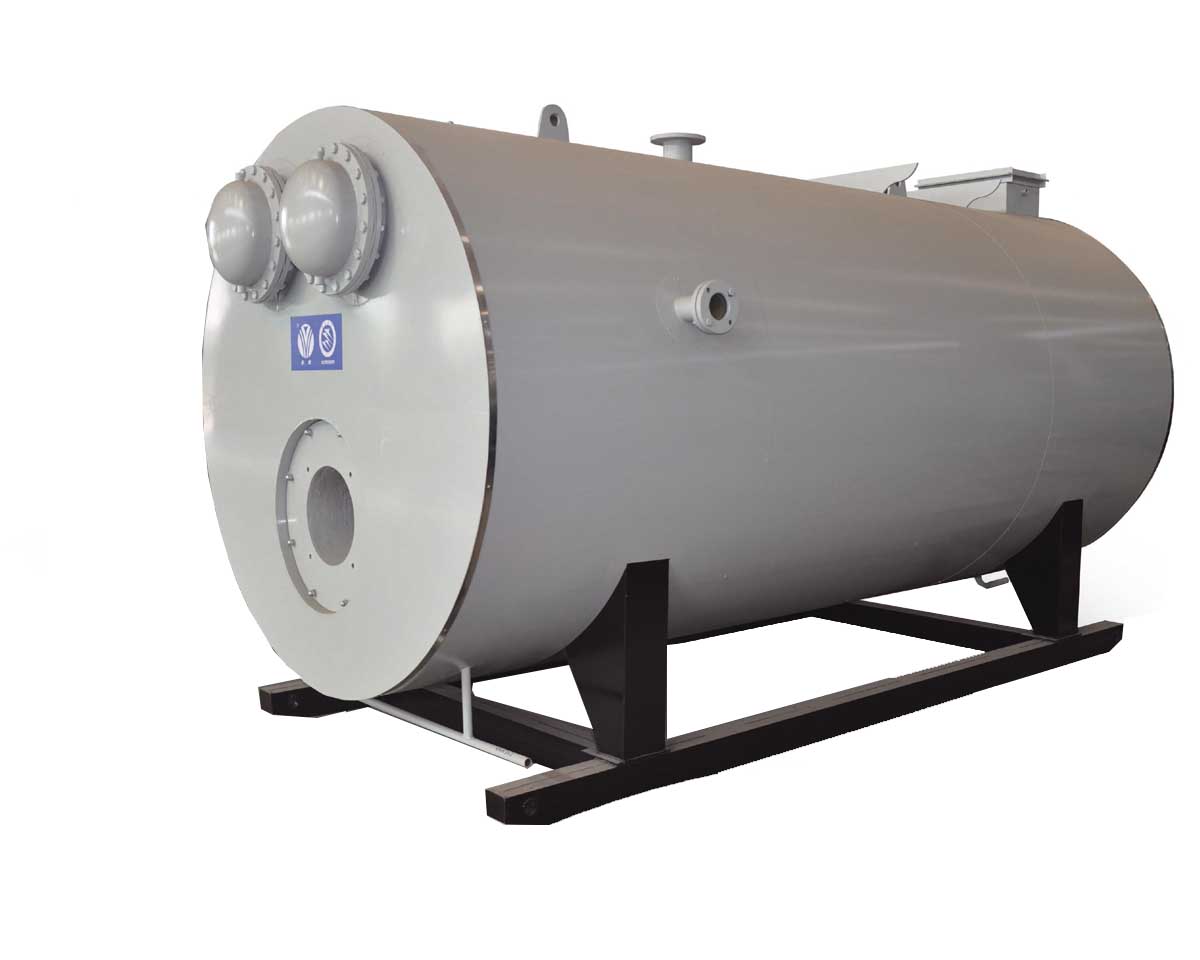

河南省四通锅炉有限公司生产的真空热水锅炉利用水在低压情况下沸点低的特性,快速加热封密的炉体内填装的热媒水,使热媒水沸腾蒸发高温水蒸汽,水蒸汽凝结在换热管上加热热换管内的冷水,达到供应热水的目的。
真空热水锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
真空锅炉热量转换示意:
油(天然气)→燃烧→热媒水→沸腾后的蒸汽冷凝换热(汽化→凝结→汽化)→换热器→热传导→水
四通锅炉产品性能优势
(1)真空热水机组始终在负压状态下(正常工作温度低于90℃,真空度低于-30KPa),不存在膨胀、爆炸、破裂的危险。
(2)一机多用,一台锅炉可以设计多个换热器,可以提供取暖、生活热水、泳池加热等。
(3)安全可靠,可放在地下室以及楼顶,国家有关部门不限制,免报批手续。
(4)无结垢、腐蚀(换热器不锈钢设计)等现象,设计使用寿命在20年以上。
(5)锅炉与换热器的一体化设计,节省空间,大大减少了占地面积。
(6)全自动控制系统,高度的自动化,无需专人值守。
(7)进口燃烧器,高效燃烧,噪音、废气排放极低。
(8)高效节能、运行成本低,热效率可达96%。
(9)主要用于民用,如酒店、住宅、办公楼、洗浴中心、学校、商城等。
河南省四通锅炉产品技术参数:
项目 | ZKS0.35 | ZKS0.5 | ZKS0.7 | ZKS1.05 | ZKS1.4 | ZKS1.75 | ZKS2.1 | ZKS2.8 | ZKS3.5 | ZKS4.2 | |
-85/60-q | |||||||||||
额定功率 | MW | 0.35 | 0.5 | 0.7 | 1.05 | 1.4 | 1.75 | 2.1 | 2.8 | 3.5 | 4.2 |
额定工作压力 | MPa | -0.02 | |||||||||
换热器工作压力 | MPa | ≤2.5 | |||||||||
额定出水温度 | ℃ | 85 | |||||||||
额定回水温度 | ℃ | 60 | |||||||||
热效率 | % | ≥96 | |||||||||
水容积 | L | 1340 | 2000 | 2600 | 3250 | 3950 | 4920 | 5950 | 7430 | 8520 | 9560 |
进出水口 | DN | 50 | 65 | 80 | 100 | 100 | 125 | 125 | 150 | 150 | 200 |
排污 | DN | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 |
轻油 | Kg/h | 32.4 | 43.2 | 64.7 | 97.1 | 129.5 | 162 | 194.2 | 259 | 324 | 389 |
天然气 | Nlm³/h | 36.8 | 49 | 73.5 | 110.3 | 147 | 183.6 | 220.6 | 294.1 | 368 | 441.2 |
城市煤气 | Nlm³/h | 83.4 | 111.1 | 166.7 | 250 | 333.3 | 416.7 | 500 | 666.7 | 833 | 1000 |
长 | mm | 3050 | 3300 | 3550 | 4100 | 4200 | 4500 | 4600 | 5100 | 5500 | 6100 |
宽 | mm | 1400 | 1400 | 1500 | 1600 | 1700 | 1800 | 2000 | 2150 | 2450 | 2400 |
高 | mm | 1800 | 1800 | 1850 | 2000 | 2100 | 2200 | 2450 | 2650 | 2820 | 2820 |
重量 | Kg | 2400 | 2550 | 3350 | 4600 | 5950 | 6700 | 7900 | 10500 | 14000 | 15500 |
备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
