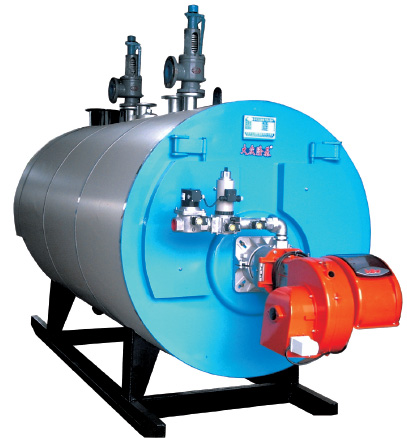

WNS卧式燃油气承压热水锅炉

  • 产品名称:WNS卧式燃油气承压热水锅炉
  • 产品编号:980678
  • 产品类别:热水锅炉
联系我们



 河南四通锅炉生产的WNS卧式燃油气承压热水锅炉是全自动燃油气卧式内燃三回程火管锅炉,采用低位、对称布置燃烧室,本体上所有管子与锅筒及管板连接均采用焊接形式。前烟箱采用快开结构,回火室后部装有防爆、检查于一体的防爆门,锅筒下部设两个头孔和清灰孔,便于检测、维修和清理。
  WNS卧式燃油气承压热水锅炉采用下置波纹炉胆,高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后烟室经烟囱排入大气。该锅炉总受热面积充足,能充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。

四通锅炉产品性能优势

(1)WNS型燃气承压热水锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气,整体布置,结构紧凑,外形美观;
(2)波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;
(3) 不锈钢外包装,抗腐蚀性能增加;
(4)漏电保护功能:控制系统检测到电热元件漏电后,将自动切断电源;
(5) 缺水保护:当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示
(6)泄压保护:配置有防爆门,泄压后自动回弹,确保锅炉安全性;
(7)水位实时监控功能:配有电子检测水位装置,实时监控锅炉水位;
(8)时间设置功能:用户可根据需要,自由组合设定锅炉的起停时间。

河南省四通锅炉产品技术参数:

型号

WNS0.7-0.7/95/70-Y、Q

WNS1.4-0.7/95/70-Y、Q

WNS2.8-1.0/95/70-Y、Q

WNS4.2-1.0/95/70-Y、Q

WNS7.0-1.0/95/70-Y、Q

WNS10.5-1.25/115/70-Y、Q

WNS14-1.25/115/70-Y、Q

额定热功率(MW)

0.7

1.4

2.8

4.2

7.0

10.5

14

额定工作压力(Mpa)

0.7

0.7

1.0

1.0

1.0

1.25

1.25

出水温度(℃)

95

95

95

95

91

115

115

回水温度(℃)

70

70

70

70

70

70

70

循环水量(T/H)

24

45

96

144

240

200

267

本体受热面(M2)

28.6

57.63

107.16

197.61

291.33

427.15

517.2

计算排烟温度(℃)

156.43

164.7

158.27

156.71

100

133.2

140.93

设计效率(%)

90.63

90.4

90.6

90.8

94.2

93.47

93.12

锅炉净重(T)

6.8

8.5

11.6

16.6

21.5

46.4

59.3

锅炉满水容量(T)

10.4

13.4

20.9

28.7

36.8

77.6

98.9

燃料消耗量(NM3/H)

85.6

172.8

321.2

498

631.5

1094.5

1598.5

锅炉尺寸

长、宽、高

(mm)

4440

2400

2200

4520

2800

2200

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960
