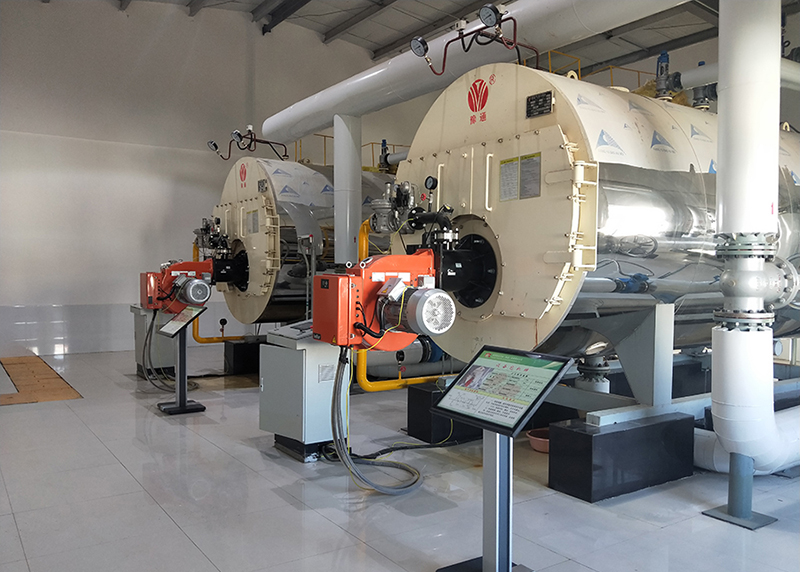

河南省四通锅炉有限公司生产制造的WNS型卧式全自动燃油蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气。该锅炉热力充足:锅炉受热面积按照高标准设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅炉装有活动的前后烟箱盖,使锅炉检修方便。
WNS型卧式全自动燃油蒸汽锅炉配置技术性能良好的工业燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
四通锅炉燃气锅炉产品性能优势
(1)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。
(2)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。
(3)安全降水时间足:锅炉的燃烧室低位布置,水位确定符合国家规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。
(4)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。
(5)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有独有的人孔装置,便于锅内装置及锅炉底部的维修和清理。
(6)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,可重复使用。
(7)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。
(8)自动控制水平领先:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。
河南省四通锅炉有限公司产品参数表:
型号 | WNS0.5-1.25-Y、Q | WNS1-1.25-Y、Q | WNS1.5-1.25-Y、Q | WNS2-1.25-Y、Q | WNS4-1.25-Y、Q | WNS6-1.25-Y、Q | WNS8-1.25-Y、Q | WNS15-1.25-Y、Q | WNS20-1.25-Y、Q |
额定蒸发量(T/H) | 0.5 | 1 | 1.5 | 2 | 4 | 6 | 8 | 15 | 20 |
额定蒸汽压力(Mpa) | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 |
额定蒸汽温度(℃) | 194 | 194 | 194 | 194 | 194 | 194 | 194 | 194 | 194 |
额定进水温度(℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
本体受热面(M2) | 12.964 | 28.6 | 34.7 | 57.63 | 107.16 | 197.61 | 291.33 | 427.15 | 517.2 |
冷凝器(M2) | 10.56 | 21.12 | |||||||
计算排烟温度(℃) | 155.93 | 156.43 | 144.9 | 164.7 | 158.27 | 156.71 | 100 | 133.2 | 140.93 |
设计效率(%) | 92.5 | 90.63 | 92.91 | 90.4 | 90.6 | 90.8 | 94.2 | 93.47 | 93.12 |
设计环境温度(℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
设计排污率(%) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
锅炉净重(T) | 3.47 | 6.8 | 6.97 | 8.5 | 11.6 | 16.6 | 21.5 | 24.3 | 50 |
锅炉水容量(T) | 1.83 | 3.6 | 2.6 | 4.9 | 9.3 | 12.1 | 15.3 | 40 | 30 |
燃料消耗量(NM3/H) | 41.34 | 85.6 | 123.47 | 172.8 | 321.2 | 498 | 631.5 | 1094.5 | 1598.5 |
锅炉尺寸 长、宽、高 (mm) | 2610 1200 1616 | 4100 2200 2200 | 4130 1900 2160 | 4450 2800 2120 | 4800 3100 3050 | 5400 3100 3320 | 6750 2480 3410 | 7420 3340 3510 | 7965 3730 3960 |
备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值
