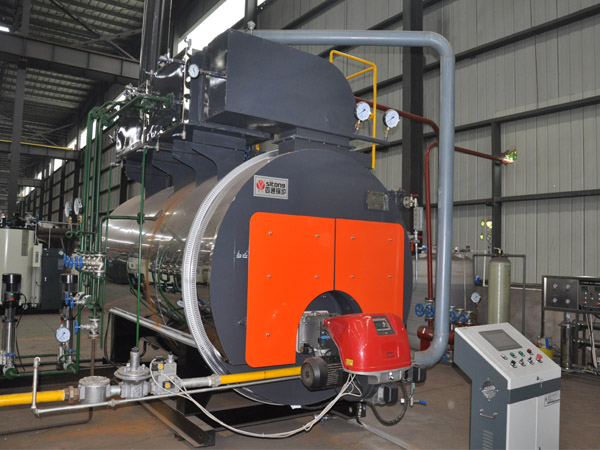

河南省四通锅炉有限公司生产制造的WNS低氮冷凝式燃气蒸汽锅炉,采用全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。该锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。为提高热效率,该型锅炉前烟箱出口处依次布置有节能器、冷凝器,其节能效果显著。
本锅炉具有高、低水位报警功能,低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力,本锅炉配备有水位计、电极式水位控制报警器,还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护,锅炉自动点火、燃烧器火力自动调节和熄火保护,保证锅炉的安全运行。
该产品的燃料从燃烧器喷出,被高压电子点火点燃,在炉胆内微正压燃烧,燃烬后的高温烟气由后部烟室转弯180°进入第二回程,由前烟箱处转弯180°进入节能器和冷凝器由烟囱排入大气。
四通锅炉产品性能优势
(1)专业技术:全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。
(2)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。
(3)热力充足:锅炉受热面积按照≥25平方米每蒸吨设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。
(4)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。
(5)安全降水时间足:锅炉的燃烧室地位布置,水位确定符合国家规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。
(6)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。
(7)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有独有的人孔装置,便于锅内装置及锅炉底部的维修和清理。
(8)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,科重复使用。
(9)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。
(10)自动控制水平领先:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。
河南省四通锅炉产品参数表:
型号 | WNS1-1.25-Q | WNS2-1.25-Q | WNS4-1.25-Q | WNS6-1.25-Q |
额定蒸发量 | 1t/h | 2t/h | 4t/h | 6t/h |
额定蒸汽压力 | 1.25MPa | 1.25MPa | 1.25MPa | 1.25MPa |
额定蒸汽温度 | 194℃ | 194℃ | 194℃ | 194℃ |
给水温度 | 20℃ | 20℃ | 20℃ | 20℃ |
节能器进/出水温度 | 40℃/90℃ | 42℃/78℃ | 40℃/90℃ | 40℃/76℃ |
冷凝器进/出水温度 | 20℃/40℃ | 20℃/42℃ | 20℃/40℃ | 20℃/40℃ |
排污率 | 3% | 3% | 3% | 3% |
冷空气温度 | 20℃ | 20℃ | 20℃ | 20℃ |
设计排烟温度 | 55.16℃ | 55.56℃ | 55.16℃ | 52.1℃ |
